Gegalvaniseerde de Molenlijn van de Staalstrook Gelaste Pijp

China Gegalvaniseerde de Molenlijn van de Staalstrook Gelaste Pijp leverancier
Gegalvaniseerde de Molenlijn van de Staalstrook Gelaste Pijp leverancier Gegalvaniseerde de Molenlijn van de Staalstrook Gelaste Pijp leverancier

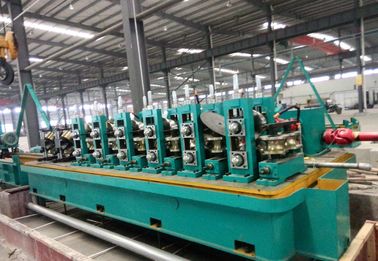

Grote Afbeelding :  Gegalvaniseerde de Molenlijn van de Staalstrook Gelaste Pijp

Productdetails:

Plaats van herkomst: China
Merknaam: Tailian
Modelnummer: ZG50

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1set
Prijs: Negotiation
Verpakking Details: Standaard verpakking exporteren
Levertijd: 90days
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 50 sets per maand
Contact Now
Gedetailleerde productomschrijving
Materiaal: Hete of koudgewalste staalstrook Dikte van Staalstrook: 1.02.65mm
Breedte van staalstrook: 60160mm I.D. van staalrol: Φ450-Φ550mm
O.D. van staalrol: Φ800-Φ1200mm Maximumgewichtsrol: 2000kgs
O.D. van staalpijp: Φ19-Φ50.8mm Lengte van staalpijp: 48m

1.Description van product
1.1 samenvatting:
Dit materiaal wordt speciaal gebruikt voor rechte gelaste pijp producingΦ19-Φ50.8mm, δ1.0-2.65mm met hoge frekwentie en overeenkomstige vierkante pijp en speciaal-gevormde pijp (δ≤2.5mm). De samenstelling van materiaal is van uncoiler aan de vaste zaag van het lengteknipsel. Rolling de snelheid kan navenant binnen geschikte waaier van pijpdiameter en muurdikte worden aangepast.
1.2 toepasselijk materiaal:

(1) hete of koudgewalste staalstrook

(2) materiaal: Low-carbon staal, laag legeringsstaal, gegalvaniseerde staalstrook

(3) de dikte van staalstrook: 1.02.65mm

(4) de breedte van staalstrook: 60160mm

(5) I.D. van staalrol: Φ450-Φ550mm

(6) O.D. van staalrol: Φ800-Φ1200mm

(7) Maximumgewichtsrol: 2000kgs
1.3 afmetingswaaier van de pijp van het verwerkingsstaal:

(1) O.D.: Φ19-Φ50.8mm

(2) Muurdikte: 1.02.65mm (vierkante pijp en speciaal-gevormde pipeδ≤2.5mm)

(3) Lengte: 48M
De stroom 1.4 van het product (staalpijp) proces:
 Grondstof (staalrol) → die → die en uiteinde-last materieel het accumuleren → → niet-machts nivellerend →mill-zichvormt → die lassen met hoge frekwentie → ontrolt scheert bramen buiten lasnaad verwijdert → die → koelt die → rangschikt die ruwweg → vaste lengte rechtmaakt die → eindlijst snijdt
1.5 het malen snelheid: 20-80M/min
1.6 electricsmacht met hoge frekwentie: 200 kW (in vaste toestand)
1.7 de geadviseerde noodzakelijke toebehoren van de gebruiker (slechts voor verwijzing):

(1) Mechanisch materiaalplaats: 40M × 4.5M (lengte× breedte)

(2) Elektromateriaalplaats: 6M ×3M (lengte ×width)

(3) de stichtingsbasis van de Machineeenheid (zie de basistekening van de leverancier)

(4) Twee reeksen van 5 ton luchtkraan

(5) Voeding:

a. Materiaalmotor: 132KW+7.5KW+15KW+15KW =169.5KW

b. Elektrisch met hoge frekwentie: 200 kW (In vaste toestand)

(6) Zaagbladen (Schijf) voor het volgen van zaag, specificatie vanaf instructieboek en hoeveelheid vanaf klantenbehoefte.

(7) Magnetische bar (Impeder-kern) voor lassenpijp, aankoop vanaf pijp die grootte maakt.

(8) Één reeks van Φ2“, 32M hoge drukpompen voor pijp-lassende machine het koelen.

(9) Één reeks van koelwaterpool voor pijp-lassende machine, het volume 30 M3 met waterpijp, de meter van de waterdruk en klep. (Beslis grootte en hoeveelheid wanneer installatie over plaats, aankoop van markt)

(10) de elektrische kring van de Machineeenheid. Alvorens te assembleren, moet de kring het elektrische kabinet van ruimte met hoge frekwentie bereiken. Elektrische verbinding voor ruimte met hoge frekwentie lijst en knooppost globaal om te controleren. (Beslis grootte en hoeveelheid wanneer installatie over plaats, aankoop van markt)

(11) ruimte Met hoge frekwentie voor machineeenheid. De goedkeuring van grond of zolder volgens de lay-out van de klant.

(12) Één reeks van luchtcompressor. (Aankoop van markt)

(13) is het heftoestel en bewerkend voor het installeren van machine, maximumgewicht van één deel 5 ton.
2.Introduction van belangrijkste onderdelen:
2.1 Uncoiler:

Structuurtype: Dubbel-kant 180ºrotary het hand zich vast uitbreiden, wat staalrol het voeden alternatief verzekeren en staalstrook vrij gaand in accumulator maken.

Toepasselijke waaier:

De breedte van de staalstrook: 60160mm

Dikte: 1.02.65mm

Staalrol O.D.: Φ800-Φ1200mm

I.D. van de staalrol: Φ450-Φ550mm

Het gewicht van de staalrol: Max.2000kgs

2.2 scherende en uiteinde-lassende machine, die tidily dubbel staal en dan lassende en nivellerende lasnaad verzekert
2.3 accumulator:

(1) Structuur: Kooi-type plaat-gelast deel met automatisch het voeden en leveringssysteem.

(2) het Aanpassen methode: Het hand spiraalvormige aanpassen.

(3) het Accumuleren volume: 150300M.
2.4 het vormen zich, lassen en het rangschikken van eenheid:

(1) Voer nivellerend apparaat:

a. Type: 9 broodjes worden passief genivelleerd voor het nivelleren van strookstaal om staalstroken te maken in het vormen van apparaat gaan.

b. Leidend broodje: Één paar

(2) Vormt apparaat:

Ruwweg hoofdzakelijk molen-vormt staalstrook en controlerend lasnaad.

a. Horizontale broodjestribune:

Hoeveelheid: 7

Structuur: Huisvesting uit gegoten staal, dubbele, veranderende broodjes in de kant

Diameter van de schacht van het horizontale broodje: Φ60mm, materiaal: 42CrMo
    b. verticale broodjestribune: (met inbegrip van verticale broodjesgroep)

Hoeveelheid: 7

Type: Passieve omwenteling

Diameter van de schacht van het verticale broodje: Φ35mm, materiaal: 45# staal

c. Aandrijvingsversnellingsbak

Hoeveelheid: 7

Structuur: Spiraalvormig konisch tandwiel, cilindrisch toestel

Materiaal: het insluiten: QT50, toestel: 20CrMnTi en de schacht van 40Cr, van de input en van de output: 40Cr

Aandrijvingstransmissie: 14 reeksen van schacht van Jeep de Auto universele transmissie 212

d. Één reeks van bed voor installatie
(3) leidend uitdrijvend en lassend schavend apparaat:

a.  Één reeks van de tribune van het gidsbroodje voor het controleren van richting van pijpnaad om pijpnaad te verzekeren die vlak en straightly in het uitdrijven van rollen binnengaat.

b.  Één reeks van het uitdrijven van broodjestribune voor het controleren lasnaad om succesvol lassen te realiseren.

c.  Twee reeksen van schraperkader voor het schaven van buitenlasnaad

d. installatiebed samen met het vormen van machine

(4) Één reeks van waterkoelingsapparaat.

(5) Rangschikkend apparaat: Hoofdzakelijk fijn vormend pijp na het lassen en controlerend groottenauwkeurigheid. Elke 6 reeksen van horizontale broodjestribune, verticale broodjestribune en aandrijvingsversnellingsbak, 12 reeksen van universele schacht. (structuurzelfde zoals vormt apparaat)

(6) ruwweg rechtmakend machinekader:

a. Type: Het hoofdtype van Turk, 4 broodjes twee kanten

b. Één installatiebed samen met het rangschikken van hoofdmachine.

 (7) drijfsysteem: De belangrijkste eenheid wordt verbonden aan leiding vermindert door belangrijke motor en overbrengt macht aan versnellingsbaktakken, dan drijven de versnellingsbaktakken hogere en benedenschachten op horizontaal broodjeskader.

a. Hoofdmotor:  Z4 reeks, gelijkstroom 132KW één reeks

b. Hoofdreductiemiddel: ZLY-reeks (buitenkant vier-schacht einden) één reeks

2.5 computergestuurde volgende scherpe zaag:

  1. Scherpe methode: Het computergestuurde volgen en automatisch knipsel
  2. Scherpe dikte: δ1.0-2.65mm

  (3) het snijden O.D.: Φ19-Φ50.8mm

(4) snijdende lengte: 48M

  (5) snijdende tolerantie: ±3mm

(6) snijdende motor: AC 15KW rang-ii

(7) Drijfmotor: GELIJKSTROOM 15KW

 2.6 gebeëindigde pijptransportband:  (Eindlijst)

Gelaste die kaderstructuur met het rangschikken van signaalsysteem wordt uitgerust

 2.7High-frequentie elektrisch: 200KW (In vaste toestand)
Toepasselijke voeding 380V/220V 50HZ


Het structuurtype van ontrolt zich dubbele kant
De breedte van de staalstrook van ontrolt zich 60160mm
De dikte van ontrolt zich 1.02.65mm
Staalrol O.D. Φ800-Φ1200mm

I.D. van de staalrol. Φ450-Φ550mm

Het gewicht van de staalrol Maximum 2000kgs
Het accumuleren volume 150300m
Macht 380/220V 50hz
