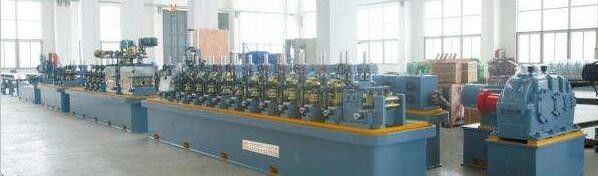

De Pijp van het hoge Prestatiesroestvrije staal de Buis van de Productiemachine voor Leuning BG114

De Pijp van het hoge Prestatiesroestvrije staal de Buis van de Productiemachine voor Leuning BG114

Beschrijving van product

Samenvatting:

Dit materiaal wordt speciaal gebruikt voor producingΦ48-Φ114mm, δ1.0-3.0mm (Vierkant en rechthoek pipe≤2.5mm) roestvrij staal rechte naad gelaste pijp. Het maakte door geraffineerde materialen in hoge precisie en rustte met de vaste zaag van het lengteknipsel uit. De belangrijkste machine die includs, en apparaat vormen lassen rangschikken rechtmaken. De samenstelling van materiaal is van uncoiler aan vaste lengte-knipsel zaag. Rolling de snelheid kan navenant binnen geschikte waaier van pijpdiameter en muurdikte worden aangepast.

1.  Toepasselijk materiaal:
2. Materiaal: SUS302 roestvrij staalstrook.
3. De dikte van staalstrook: 1.03.0mm (vanaf GB708-88)
4. De breedte van staalstrook: 150360mm (±0.2mm)
5. I.D. van staalrol: Φ450-Φ550mm
6. O.D. van staalrol: Φ800-Φ1200mm
7. Maximumgewichtsrol: 3000kgs
8. Afmetingswaaier van de pijp van het verwerkingsstaal:
9. O.D.: Φ48-Φ114mm
10. Muurdikte: 1.03.0mm (Vierkant en rechthoek pipe≤2.5mm)
11. Lengte: 48m
12. Van het product (staalpijp) proces de stroom:

Het grondstof (staalrol) □uncoiling scheren □ en het lassen en het plasma welding□Polishing bramen van de eind welding□non-macht leveling□mill-forming□TIG buiten lasnaad □ die □ koelen die □ rangschikken die ruwweg □ vaste lengte rechtmaken die de □ gebeëindigde lijst van het pijp□ eind snijden

1.5 het malen snelheid: 0-8m/min

1.6Product precisie: maximumtolerantie van diameter±0.15mm

1.7Advised de noodzakelijke toebehoren van de gebruiker (slechts voor verwijzing):

1. Mechanisch materiaalplaats: 50m×4m (lengte× breedte)
2. Totale elektromacht: 85KW
3. Één die reeks van luchtcompressor (door klant, Aankoop van markt wordt voorbereid)
4. Lassenhulpmiddel: wolframbar, wolframgloeidraad, Oppoetsend wiel.

(5) is het heftoestel en bewerkend voor het installeren van machine, maximumgewicht van één deel 10 ton.

(6) macht en luchtlevering. (380V/50HZ)

Inleiding van belangrijkste onderdelen:

Uncoiler:

Structuurtype: Dubbel-kant 180ºrotary het hydraulische zich strak uitbreiden, wat staalrol het voeden alternatief verzekeren en staalstrook vrij gaand in accumulator maken.

Toepasselijke waaier: 150360mm de breedte van de staalstrook, 1.03.0mm dikte,

Φ800-Φ1200mm staalrol O.D., Φ450-Φ550mm I.D. van de staalrol, Max.3000kgs-het gewicht van de staalrol.

1. Scherende en uiteinde-lassende machine, die dubbele tidily en dan staalrol en nivellerende lasnaad die verzekert scheren aaneensmeden.
2. Vormende, lassende lijst en het rangschikken van eenheid:

Voedend & nivellerend apparaat:

Vorm: Boven en beneden vijf broodjes passief worden genivelleerd voor het rechtmaken van strookstaal alvorens het in het vormen van eenheid wordt gevoed.

Het vormen van apparaat:

Ruwweg hoofdzakelijk molen-vormt staalstrook en controlerend lasnaad.

a. Horizontale broodjestribune:

Hoeveelheid: 8

Structuur: 45# huisvesting uit gegoten staal, dubbele, veranderende broodjes in de kant

Diameter van de schacht van het horizontale broodje: Φ70mm, materiaal: 42CrMo

b. Verticale broodjestribune:

Hoeveelheid: 9

Type: Passieve omwenteling

Diameter van de schacht van het verticale broodje: Φ40mm, materiaal: 45# staalsmeedstuk

c. Het aanpassen methode: Het enige spiraalvormige pool hand aanpassen

d. Één reeks van bed voor installatie

(3) leidend uitdrijvend en lassend schavend apparaat:

a.  Één reeks van de tribune van het gidsbroodje voor het controleren van richting van pijpnaad om pijpnaad te verzekeren die vlak en straightly in het uitdrijven van rollen binnengaan.

b.  Drie reeksen van het uitdrijven van broodjestribune voor het controleren lasnaad om succesvol lassen te realiseren.

c. Drie reeksen van schraperkader voor het schaven van buitenlasnaad

(4) het rangschikken van apparaat: Hoofdzakelijk fijn vormend pijp na het lassen en controlerend groottenauwkeurigheid. Elke 5 reeksen horizontale broodjestribune, verticale broodjestribune, drie reeksen van versnellingsbaktak (dubbele verbinding), en 10 reeksen van universele schacht. (Structuurzelfde zoals vormt apparaat)

(5) ruwweg rechtmakend machinekader:

a. Gebruik: Het wordt hoofdzakelijk gebruikt voor ruwweg het rechtmaken van gebeëindigde pijp.

b. vorm: Hoofdtype tweereeksen van Turk

c. Één installatiebed samen met het rangschikken van machine.

(6) hoofd drijfsysteem: De belangrijkste eenheid wordt verbonden aan hoofdreductiemiddel door hoofdmotor en brengt macht aan versnellingsbaktakken over, dan drijven de versnellingsbaktakken hogere en benedenschachten op horizontaal broodjeskader.

a. hoofdmotor: Z4 reeks, DC75KW één reeks

b. universele transmissieschacht 26 PCs

2.5 pneumatische volgende scherpe zaag:

(1) snijdende methode: Het pneumatische volgen en automatisch knipsel

(2) snijdende dikte: δ1.0-3.0mm

(3) het snijden O.D.: Φ48-Φ114mm

(4) snijdende lengte: 48m

(5) snijdende motor: 15KW

(6) snijdende tolerantie: ≤10mm

2. 600A-AR-Boog lasser (TIG lassensysteem) één reeks

2. 7Finished pijp die rek overgaan: Gelaste die kaderstructuur met het rangschikken van signaalsysteem wordt uitgerust

3. Hoofdmateriaal en prijs:

1) Uncoiler (hetzij hydraulische uitbreiden zich)

2) Scheerbeurtmachine

3) Hoofdmachine (het vormen zich, het lassen, het oppoetsen, het rangschikken, hoofd drijfmotor)

4) Pneumatische volgende scherpe zaag

5) Eindlijst

6) Elektrisch controlerend systeem (75HP-100HP)

7) Zet het steunrek voor VRIJE lassenmachine

8) Alle lagers kiezen NSK-VRIJ merk

9)De horizontale tribunes kiezen Worm en gedragen-schroef VRIJ aanpassen

Nota:

(1) de broodjes voor gelaste pijp zullen die bovendien volgens type en specificatie worden bevolen door klant wordt verstrekt.

Materiaal: Cr12Mov

(2) wanneer het ondertekenen van verkoopcontract, zullen wij de volgende uitgave bespreken: Behoefte twee personen, zou de koper van Visum, terugkeerkaartje, voedsel en aanpassing en USD60/person/day voor salaris moeten laden.

(3) de datum van levering: 115 dagen later na het ontvangen van 30% van totale waarde.

(4) de betalingsvoorwaarden: 30% zou na het ondertekenen van S/C, en het blijven 70% vóór levering moeten worden betaald.
