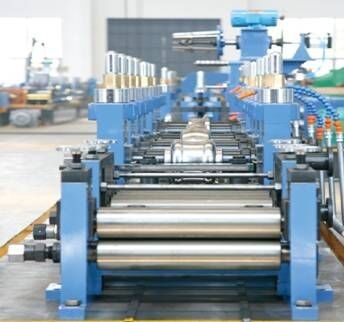

AISI304L/SUS316L-de Lijneenheid O.D Φ800-Φ1200mm van de Buismolen in Gepaste kleur

 AISI304L/SUS316L-de Lijneenheid O.D Φ800-Φ1200mm van de Buismolen in Gepaste kleur

Kort inleiding en citaat van

BG40 de Eenheid van de hoge Precisiemachine voor roestvrij staal Gelaste Pijp

Beschrijving van product

Samenvatting:

Dit materiaal wordt speciaal gebruikt voor producingΦ19-Φ63.5mm, δ0.8-2.0mm roestvrij staal rechte naad gelaste pijp. Het maakte door geraffineerde materialen in hoge precisie en rustte met de vaste zaag van het lengteknipsel uit. De belangrijkste machine die includs, en apparaat vormen lassen rangschikken rechtmaken. De samenstelling van materiaal is van uncoiler aan vaste lengte-knipsel zaag. Rolling de snelheid kan navenant binnen geschikte waaier van pijpdiameter en muurdikte worden aangepast.

1.  Toepasselijk materiaal
2. Materiaal: AISI309, AISI321, AISI304L, SUS316L-roestvrij staalstrook.
3. De dikte van staalstrook: 0.82.0mm
4. De breedte van staalstrook: 60200mm (±0.2mm)
5. I.D. van staalrol: Φ450-Φ550mm
6. O.D. van staalrol: Φ800-Φ1200mm
7. Maximumgewichtsrol: 1000kgs
8. Afmetingswaaier van de pijp van het verwerkingsstaal:
9. O.D.: Φ19-Φ63.5mm
10. Muurdikte: 0.82.0mm (Vierkant en rechthoek pipe≤1.5mm)
11. Lengte: 48m
12. Van het product (staalpijp) proces de stroom:

Grondstof (staalrol) het □uncoiling □-het scheren en uiteinde-lassend □guiding het device□forming en shaping□TIG lassen □Polishing bramen buiten lasnaad □ die □ koelen die □ rangschikken die ruwweg □ vaste lengte rechtmaken die de □ gebeëindigde lijst van het pijp□ eind snijden

1.5 het malen snelheid: 0-8m/min

1.6Product precisie: maximumtolerantie van diameter±0.10mm

1.7Ar-boog lasser: 600A

1.8 de geadviseerde noodzakelijke toebehoren van de gebruiker (slechts voor verwijzing):

1. Mechanisch materiaalplaats: 30m×4m (lengte× breedte)
2. Totale elektromacht: 50KW
3. Één reeks van luchtcompressor (die door klant, Aankoop van markt wordt voorbereid)
4. Lassenhulpmiddel: wolframbar, wolframgloeidraad, Oppoetsend wiel.
5. Het heftoestel en bewerkend voor het installeren van machine, maximumgewicht van één deel is 5 ton.
6. Macht en luchtlevering. (380V/220V 50HZ)

Inleiding van belangrijkste onderdelen:

1. Uncoiler:

Structuurtype: Dubbel-kant 360ºrotary het hand zich vast uitbreiden, wat staalrol het voeden alternatief verzekeren en staalstrook vrij gaand in accumulator maken.

Toepasselijke waaier: 60200mm de breedte van de staalstrook, 0.82.0mm dikte, Φ800-Φ1200mm staalrol O.D., Φ450-Φ550mm I.D. van de staalrol, Max.1000kgs-het gewicht van de staalrol.

2. Scherende en uiteinde-lassende machine, die dubbele tidily en dan staalrol en nivellerende lasnaad die verzekert scheren aaneensmeden.

3. Het vormen zich, lassen en het rangschikken van eenheid:

4. Voedend & nivellerend apparaat:

1. Vorm: Boven en beneden broodjes passief worden genivelleerd voor het rechtmaken van strookstaal alvorens het in het vormen van eenheid wordt gevoed.
2. Leidend broodje: Vier rollen
3. Het vormen van apparaat:

Ruwweg hoofdzakelijk molen-vormt staalstrook en controlerend lasnaad.

a. Horizontale broodjestribune:

Hoeveelheid: 7

Structuur: 45# huisvesting uit gegoten staal, dubbele, veranderende broodjes in de kant

Diameter van de schacht van het horizontale broodje: Φ45mm, materiaal: 42CrMo

b. Verticale broodjestribune:

Hoeveelheid: 9 (met inbegrip van één het leiden broodjestribune)

Type: Passieve omwenteling

Diameter van de schacht van het verticale broodje: Φ30mm, materiaal: 40Cr

c. Het aanpassen methode: Het enige spiraalvormige pool hand aanpassen

d. Één reeks van bed voor installatie

(3) leidend uitdrijvend en lassend schavend apparaat:

a.  Één reeks van de tribune van het gidsbroodje voor het controleren van richting van pijpnaad om pijpnaad te verzekeren die vlak en straightly in het uitdrijven van rollen binnengaan.

b.  Twee reeksen van het uitdrijven van broodjestribune voor het controleren lasnaad om succesvol lassen te realiseren.

c.  Twee reeksen van schraperkader voor het schaven van buitenlasnaad

(4) Rangschikkend apparaat: Hoofdzakelijk fijn vormend pijp na het lassen en controlerend groottenauwkeurigheid. Elke 5 reeksen horizontale broodjestribune, verticale broodjestribune, drie reeksen van versnellingsbaktak (dubbele verbinding), en 10 reeksen van universele schacht. (Structuurzelfde zoals vormt apparaat)

(5) ruwweg rechtmakend machinekader:

a. Gebruik: Het wordt hoofdzakelijk gebruikt voor ruwweg het rechtmaken van gebeëindigde pijp.

b. vorm: Hoofdtype éénreeks van Turk

c. Één installatiebed samen met het rangschikken van machine.

 (6) hoofd drijfsysteem: De belangrijkste eenheid wordt verbonden aan hoofdreductiemiddel door hoofdmotor en brengt macht aan versnellingsbaktakken over, dan drijven de versnellingsbaktakken hogere en benedenschachten op horizontaal broodjeskader.

a. hoofdmotor: YCT-reeks, AC 30KW, één reeks

b. universele transmissieschacht 11 PCs

2.5 pneumatische volgende scherpe zaag:

(1) Snijdende methode: Het pneumatische volgen en automatisch knipsel

(2) Snijdende dikte: δ0.8-2.0mm

(3) het snijden O.D.: Φ19-Φ63.5mm

(4) snijdende lengte: 48m

(5) snijdende motor: 5.5KW

(6) snijdende tolerantie: ≤10mm

(7) AR-Boog lasser: 600A (TIG systeem)

2.6 gebeëindigde pijp die transportband overgaan: (Eindlijst)

Gelaste kaderstructuur die met het rangschikken van signaalsysteem wordt uitgerust

3. Hoofdmateriaal en prijs:

1) Rolauto (dubbel-zijhandboek die uitbreiden zich)

2) Hoofdmachine (het vormen zich, het lassen, oppoetsen, die rangschikken,

3) Pneumatische volgende scherpe zaag

4) Eindlijst

5) Elektrisch controlerend systeem (Siemens)

6) Verpakkingsuitgave

4. Nota:

(1) de broodjes voor gelaste pijp zullen bovendien volgens type en specificatie worden bevolen die door klant wordt verstrekt.

Materiaal: Cr12Mov

(2) wanneer het ondertekenen van verkoopcontract, zullen wij de volgende uitgave bespreken: Behoefte twee personen, zou de koper van Visum, terugkeerkaartje, voedsel en aanpassing en persoon/dag voor salaris moeten laden.

(3) de nodig hoeveelheid containers: 2*40HQ en 1*20GP-containers

(4) de datum van levering: 120 dagen later na het ontvangen van 30% van totale waarde.

(5) de betalingsvoorwaarden: 30% zou na het ondertekenen van S/C, en het blijven 70% vóór levering moeten worden betaald.
