C2H2 / H2S/SO2 de Industriële Installatie van de de Installatie720nm3/h vloeibare Zuurstof van de Luchtscheiding

1.1 atmosferische voorwaarden van de ontwerppunten
Luchtdruk 101.3kPa (A)
Atmosferische Temperatuur 30℃
Relatieve Vochtigheid 75%
Atmosferisch zuurstofgehalte 20.95%O2

1.2 grondstoffenvoorwaarden van luchtonzuiverheden:
Co2 ≤350 p.p.m.
ZO₂ ≤0.44 mg/m3
H₂ S ≤2.3 mg/m3
Ch4 ≤5.2mg/m3
C₂ H₂ ≤0.03 p.p.m.
C_nHm (behalve C₂ H₂) ≤5 p.p.m.
Stofconcentratie ≤10mg/m3

1.3 machtsvoorwaarde

Hoogspanningsvoeding 10,000V±5% three-wire  In drie stadia
Laag Voltagevoeding 380V/220V±5% four-wire In drie stadia van  AC
Frequentie 50±0.5Hz

    Totaal geïnstalleerde capaciteit ~1300KW (Naambordmacht)

2.1 output en zuiverheid (afzet koude doos)

Ontwerpvoorwaarde

Tweede ontwerpvoorwaarde

u Opmerking: NM³/h-middelen onder 0℃, 760mmHg

2.2 de ruwe gegevens van de luchtcompressor:
 Van de het ontwerplossing van de luchtcompressor de capaciteit ~9,000Nm3/h
 De lossingsdruk van de luchtcompressor ~1.1Mpa (A)

2.3 verrichtingsperiode tussen twee het ontdooien tijden>2 Jaren

2.4 het ontdooien tijd ~36 Uren

2.5 beginnende Tijd ~24 Uren

2.6 totaal elektriciteitsverbruik 1.157 kW

3. Proces

Kdon-720Y/1500 de installatie van de luchtscheiding is gebaseerd op de verschillende kookpunt van elke componenten in de lucht. De lucht wordt gedrukt, ten eerste gedrukt en verwijdering van H2O en Co2 geworden. Na het koelen in de middelgrote drukwarmtewisselaar tot het bereiken aan de vloeibaarmakingstemperatuur, rectificeert het in de kolom om vloeibare zuurstof en vloeibare stikstof te krijgen.

Deze installatie is moleculaire zeef zuiverende lucht met turboexpanderproces.

Na het zijn verwijderd stof en mechanische onzuiverheid in de luchtfilter, gaat de ruwe lucht naar de compressor van de luchtturbine de lucht aan 1.1MpaA drukken, en gekoeld tot 10℃ in de lucht het vooraf koelen eenheid. Dan gaat het in vervanging binnen die moleculair zeefabsorptievat werken om H₂ O, Co2, C₂ H₂ te verwijderen_.  De schone lucht wordt gedrukt door de expander en gaat in de koude doos. De persenlucht kan aan 2 secties worden gescheiden. Na wordt gekoeld aan 256K, is één sectie trekt uit aan bevriezende eenheid 243K, dan wordt het onophoudelijk gekoeld in de belangrijkste warmtewisselaar. De gekoelde lucht zal trekt uit aan de expander zijn, en een deel van uitgebreide lucht gaat in de belangrijkste opnieuw te verwarmen warmtewisselaar, dan krijgt het uit de koude doos. En de andere delen gaan naar de hogere kolom. De andere sectie wordt gekoeld door tegenstroom, en gaat naar de lage kolom na wordt uitgebreid.

Na lucht die hoofdzakelijk worden gerectificeerd, kunnen wij vloeibare lucht, afval vloeibare stikstof en zuivere vloeibare stikstof in de lage kolom krijgen. De vloeibare lucht, verspilt vloeibare stikstof en de zuivere vloeibare stikstof die van de lage kolom wordt gezogen gaat naar hogere kolom na het zijn gekoelde vloeibare en zuivere vloeibare stikstofkoeler. Na wordt gerectificeerd in de hogere kolom, kunnen wij 99,6% zuiverheids vloeibare zuurstof op bodem van de hogere kolom krijgen, gaat het uit als product. Een deel van stikstof dat vanaf de bovenkant van wordt gezogen staat kolom bij uitgaat van de koude doos als product.

De afvalstikstof die vanaf de bovenkant van de hogere kolom wordt gezogen gaat van de koude doos na wordt opnieuw verwarmd door de koelere en belangrijkste warmtewisselaar uit. Het gezogen deel van het, het gaat naar het moleculaire systeem van de zeefreiniging als regeneratieve luchtbron. Anderen worden gelucht.

4.1 luchtfilter 1 reeks
Verrichtingscapaciteit ~18,000m3/h
Filtratieefficiency ≥98%
Filtratieweerstand 0.8~1.2KPa

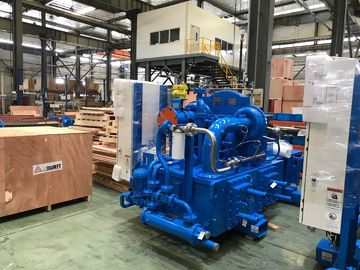

4.2Air compressor 1 reeks (Atlas Copco of ingersoll-Rand)
Lossingscapaciteit ~9,000m3/h
Het aanpassen werkingsgebied 75%~105%
Lossingsdruk ~1.1MPa (A)
Lossingstemperatuur ≤40℃
Motormacht ~1120kW
Schachtmacht ~1007kW
Het koelen watertemperaturen.                                                ≤30℃
Het koelen waterdruk 0.4MPa
Koelwaterverbruik ~105t/h

Werkingsgebied van levering:

4.2.1Compressor hoofdlichaam 1set

4.2.2 hoofdmotor 1 reeks

4.2.3 voetstuk 1 reeks

4.2.4 het systeem van de brandstoflevering 1 reeks

4.2.5 aardgasleidingen en hun gehechtheid in de eenheid 1 reeks

4.2.6 smeermiddelpijpleidingen en hun gehechtheid in de eenheid 1 reeks

4.2.7 koelwaterpijpleidingen en hun gehechtheid in de eenheid 1 reeks

4.2.8 kleppen in het grensgebied 1 reeks

4.2.9 Anti-surge systeem 1 reeks

4.2.10 de vin van de Inhamgids en aanpassingssysteem 1 reeks

4.2.11 Interstadium koelere 1 reeks

4.2.12 Eindstadium koelere 1 reeks

4.2.13 Leegmakend geluiddemper 1 reeks

4.2.14 Ingevoerde filter 1 reeks

4.2.15 Ankerbout 1 reeks

4.2.16 Vervangstukken 1 reeks

4.3 lucht pre koelsysteem 1 Groep
Lossingscapaciteit 9,000m3/h
Inhamdruk ~1.1MPa (A)
De temperaturen van de luchtinham.                                                       ≤40℃
De temperaturen van de luchtafzet.                                                      ~8℃
Het doorgeven de druk 0.4MPa van de waterinham
Het doorgeven de temperatuur ≤30℃ van de waterinham
Het doorgeven watercapaciteit ~50t/h
Motormacht ~52KW

    De macht ~45KW van de ontwerpschacht

Werkingsgebied van levering:

4.3.1 ingevoerde koelcompressor 1 reeks

4.3.2 condensator 1 reeks

4.3.3 evaporator 1 reeks

4.3.4 waterseparator 1 reeks

4.3.5 pijpleidingskleppen 1 reeks

4.3.6Cooling autocontroleelement 1 reeks

4.3.7 apparatencontrolebord 1 reeks

4.3.8 werkend controlebord 1 reeks

Opmerking: Alle delen wordt hierboven ontworpen inpakkend in een container

4.4 lucht Bij lage temperatuur. Koelingseenheden 1 groep
Verrichtingscapaciteit 9,000m3/h
Inhamdruk ~1.4MPa (G)
De temperaturen van de luchtinham.                                                       256K
De temperaturen van de luchtafzet.                                                      243K
Het doorgeven de druk 0.4MPa van de waterinham
Het doorgeven de temperatuur ≤30℃ van de waterinham
Het doorgeven watercapaciteit ~10t/h
Motormacht ~35KW

    De macht ~30KW van de ontwerpschacht

Werkingsgebied van levering:

4.4.1 ingevoerde koelcompressor 1unit

4.4.2 condensator 1unit

4.4.3 evaporator 1unit

4.4.4 pijpleidingsklep 1set

4.4.5 koel autocontroleelement 1set

4.4.6 apparatencontrolebord 1set

4.4.7 werkend controlebord 1unit

Opmerking: Alle delen wordt hierboven ontworpen inpakkend in een container

4.5 de Zuiveringsinstallatie van lidstaten (Autoswift) 1 reeks
Verrichtingscapaciteit 9,000m3/h
Werkdruk 1.1MPa (A)
De temperaturen van de luchtinham.                                                        10℃
Adsorptietijd 4h
Straalkachelmacht ~180kW
De gemiddelde straalkachelmacht ~60kW

Werkingsgebied van levering:

4.5.1Molecular zeef adsorptiecilinder (met inbegrip van de moleculaire zeef) elke voor recht en linkerkanten

4.5.2 filter 1set

4.5.3 straalkachel 1set

4.5.4 autoschakelaarklep 1set

4.6 het systeem van de rectificatiekolom 1 reeks

Werkingsgebied van levering:

4.6.1 hoofdwarmtewisselaar 1 reeks

4.6.2 hogere kolom 1 PC

4.6.3 de leiding condenseert evaporator 1 PC

4.6.4 lagere kolom 1 PC

4.6.5 sub koelere 1 reeks

4.6.6 pijpleiding binnen de kolom 1 reeks

4.6.7 bij lage temperatuur. kleppen 1 reeks

4.6.8 koud dooslichaam 1 reeks

4.6.9 platform, ladder 1 reeks

4.7 opvoerende uitbreidingseenheid op hoge temperatuur 1 reeks
Stroom ~4,800Nm3/h
Inhamdruk ~1.5MPa (A)
Inhamtemperaturen.                                                             ~150K
Afzetdruk ~0.12MPa (A)
Efficiency ~82%
Spanningsverhoger
Stroom ~4,800Nm3/h
Inhamdruk ~1.1MPa (A)
Inhamtemperaturen.                                                             313K
Afzettemperaturen.                                                           313K

    Koelwaterverbruik ~20t/h

Werkingsgebied van levering

4.7.1 het opvoeren het hoofdlichaam 1set van de turbineexpander

4.7.2 het materiaal 1set van de olielevering

4.7.3 spanningsverhoger na koelere 1pc

4.7.4 filter 2sets

4.7.5 precisie die (Ingevoerde) verminderen klep 1set

4.7.6 noodsituatie afgesloten klep 1set

4.7.7 hulpterugkeerklep 1pc

4.7.8 specifieke hulpmiddelen 1set

4.7.9 vervangstukken (omvat 1pc van rotor) 1set

4.8 bij lage temperatuur. expandersysteem 1 reeks
Expander
Stroom ~2,000Nm3/h
Inhamdruk 1.1MPa (A)
Inhamtemperaturen.                                                             112K
Afzetdruk 0.56MPa (A)
Werkingsgebied van levering

4.8.1 het hoofdlichaam 1unit van de turbineexpander

4.8.2 controlebord 1pc

4.8.3 filter 2sets

4.8.4 specifieke hulpmiddelen 1set

4.8.5 vervangstukken (omvat 1pc van rotor) 1set

4.9 de tank van de vloeibare zuurstofopslag en vullende Voertuigsystemen 1set

Werkingsgebied van levering:

4.9.1 de tank van de vloeibare zuurstofopslag 1pc (die in de plaats van de klant wordt geïnstalleerd)

Type:                                                                  Verticaal, pearlite isolatie

Efficiënt volume 200m3
De Normale druk van de ontwerpdruk

4.9.2 vloeibare zuurstof het vullen pomp voor (Ingevoerd) voertuig 1pc
Typecentrifuge
Transmissiestroom 18m3/h
Werkdruk 0.6MPa (G)

4.10 vloeibare stikstof opslag en het vullen systeem 1set

Werkingsgebied van levering:

4.10.1 de tank van de Vloeibare stikstofopslag 1pc
Type:                                                                 De verticaal, zuigt Geïsoleerd
Efficiënt volume 50m3
Ontwerpdruk 0.8MPaG

4.10.2 Vloeibare stikstof het vullen pomp voor (Ingevoerd) voertuig 1pc
Typecentrifuge
Transmissiestroom 18m3/h
Werkdruk 0.6MPa (G)

5.3 het werkingsgebied van het instrumentensysteem van levering

5.3.1 DCS (het Systeem van de Distributiecontrole) 1set
Hoofdhardware
LCD van de 17 duimkleur verrichtingspost 2sets
Printer 2units
Controlepost (omvat controlehandelaar en allerlei

I/O kaarten enz.) 1set
Hulp eindraads en Communicatie kabel 1set
Systeemsoftware 1set

5.3.2 belangrijke instrumenten
UPS 1set
Druk, Differentiële Drukzender 1set
Allerlei regelkleppen 1set
solenoïdeklep 1set
solenoïdeklep 1set
Platina thermische weerstand 1set

5.3.3 analisator over 5sets

Omvat:
(Ingevoerde) kooldioxideanalysator 1unit
Zuivere zuurstofanalysator 1unit
De analysator 1unit van de spoorzuurstof
De analysator 1unit van het spoorwater
Zuurstofanalysator 1unit

5.3.4 andere instrumenten:                                                    1set
Omvat: Verdubbel geestelijke thermometer, vin vlakke maat, bol-vlotter vlakke maat, flitsalarm, drukcontrolemechanisme, drie kleppenblok, lage temperatuurverwarmer, en de geestelijke debietmeter, enz.-het Verband en de wortelkleppen op metend punt van de pijpleidingen van het nutsproject zijn bevat in het werkingsgebied van levering van het projectontwerp

5.3.5 controlebord naast de machine

Moleculair de kleppaneel 1set van het zeefelektromagnetisme
Comité naast de expander 1 reeks
Kleptribune voor analyse en bemonstering 1 reeks
Volledige reeksen panelen voor online analysator 1 reeks
Schakelaarraad 1 reeks
De werkende raad van de noodsituatieknoop 1 reeks
(De draden en de pijpen van bovengenoemd controlebord zullen levering na het beëindigen van assemblage zijn)

6.3typeselectievanelektroschakelschemamateriaal (neem het definitieve ontwerp als norm)

6.3.1High voltagemechanisme
Model medio-vastgesteld type vacuümmechanisme
Hoeveelheid ~1set

6.3.2 laag voltagemechanisme
Model terugtrekbaar mechanisme
Technische parameter 380V 35KA
Defensiestadium IP23
Hoeveelheid ~5sets

6.3.3Power aanpassend paneel 1set

8.1 de koper zou moeten waarborgen dat de ruwe luchtkwaliteit van de inham aan het vereiste van gehechtheid 1 kan tevredenstellen

8.2 voedingtransformator in de workshop

8.3 aanstekend verhinderend materiaal van workshop, distillatiekolom, openluchttank en zuurstofpijpen.

8.4 alle burgerlijke bouw en techniekmaterialen omvatten verlichting, hygiëne, watervoorziening en drainage, mededeling, binnenairconditioning, vuurleiding, het verwarmen apparaat evenals opheffend apparaat binnen workshop.

8.5 geef koelwatersysteem door, die waterpijpen koelen die tot 1 meter in het de grensgebied van de luchtscheiding worden uitgespreid

8.6 machinemateriaal en olie voor installatie het lopen (toon de lijst wanneer eerste onderzoek)

8.7 instrumentenlucht voor de test die, aaneenschakeling het zuiveren en opstarten lopen

8.8 de hoogspanning leidt tot het hoogspanningspaneel, en het lage voltage leidt tot het laag voltagepaneel

8.9 andere delen dat duidelijk in dit contract werd vermeld.

Concurrentievoordeel:

Wij hangen lian Co. van Zhou tai, is Ltd een van gasinstallatie en machines leverancier die speciaal onder ogen gezien aan de markt van Bangladesh zijn.

Ons leveringswerkingsgebied heeft: de installatie van de luchtscheiding (de installatie van de gaszuurstof, vloeibare zuurstofinstallatie, stikstofinstallatie), acetyleeninstallatie, waterstofinstallatie, CNG-postinstallatie, enz.

Ook voeren wij gasinstallatie verwante punten uit: luchtcompressor, zuurstofcompressor, vloeibare zuurstofpomp, zuurstof/nirtogen/argoncilinders, cilinderkleppen, regelgevers, cilinder het testen machines.

Wij hebben meer dan 10 bedrijven corporated in Bangladesh.

Wij hebben het Ce-certificaat

  Wij duren in het principe van proces voort leggen de fundamenten, versterkt de norm de kwaliteit, beslist het Instrument het succes, Innovatieveranderingen de toekomst. Volgens de vereisten van ISO9001-de norm van het kwaliteitssysteem, hebben wij efficiënt kwaliteitssysteem en uitvoerbaar kwaliteitshandboek opgezet, die stevig worden uitgevoerd. In de loop van de afgelopen tien jaar, hebben wij meer dan 300 installaties van de luchtscheiding over de hele wereld geïnstalleerd en de erkenning van gebruikers verkregen. Onze producten worden wijd op de markt gebracht door meer dan 30 provincies en autonome gebieden, en ook uitgevoerd naar dozens landen met inbegrip van Vietnam, Kazachstan, Bangladesh, Irak, Egypte, Kambodja, Angola, Filippijnen, Pakistan, Venezuela, Noord-Korea, Indisch, Nigeria, enz.
