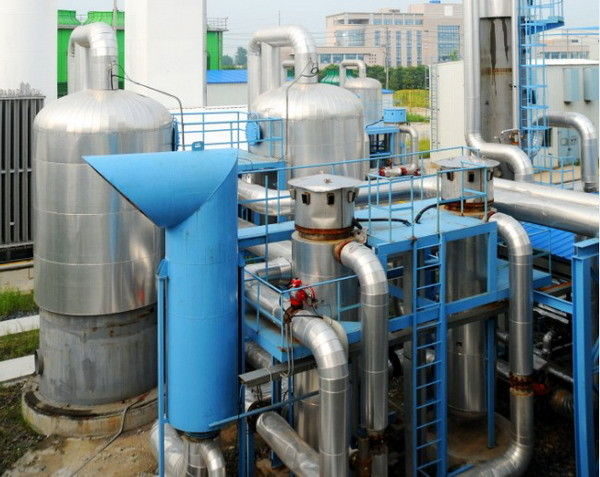

600L/h hoge Zuiverheid 99,6% de Scheidingsinstallatie van de Vloeibare Stikstoflucht voor Industrieel

Ontwerppunt van Atmosfeer

Ø atmosfeerdruk

101.3kPa (A)

Ø de atmosfeer verleidt.

30℃

Ø relatieve vochtigheid

75%

Ø O2 in de lucht

20.95%O2

De lucht verleidt.

Ø het jaarlijkse gemiddelde verleidt.

18.4℃

Ø max. verleidt.

40℃

Ø max. verleidt.

-1.8℃

Ø gemiddelde temperaturen. in de zomer

30℃

Ø gemiddelde temperaturen. in de winter

7.5℃

Ø aardbevingsintensiteit:

<6 graad

Ø hoogte:

50m

Onzuiverheid in de ruwe lucht:

Ø CO2

≤350 p.p.m.

Ø ZO₂

≤0.44 mg/m3

Ø H₂ S

≤2.3 mg/m3

Ø CH4

≤5.2mg/m3

Ø C₂ H₂

≤0.03 p.p.m.

Ø CnHm (exceptC₂ H₂)

≤5 p.p.m.

Ø stofgehalte

≤10mg/m3

Het water van Ø Recular

Ø de inham verleidt.

30℃

Ø inhamdruk

0,4 MPa (G)

Ø maximum drukdaling

0,2 MPa (G)

Ø maximum verleid. het toenemen

10℃

Ø troebelheid van koelwater

12 mg/l

Ø PH waarde

7.2

Ø starheid

2.5

Ø het bevuilen van factor

0,0004 m2 hºC/K.W

Ø waterverbruik

~52T/h

Ø machtsvoorwaarde

Ø HV

10,000V±5% 3 fasen en 3 manieren

Ø LV

380V/220V±5% AC, 3 fasen en 4 manieren

Ø frequentie

50±0.5HZ

Ø geïnstalleerde capaciteit

~645KW (op naambord wordt vermeld dat)

Putiryanc capcity (uit koude doos)

Middel

capaciteit (L/u)

zuiverheid

DRUK (MpaG)

LN2

600±5%

≤10 p.p.m.-O2

~0.18

Van de productievoorwaarde (0℃, 101.325Kpa) hetzelfde zoals hieronder

Ø installatie lopende periode

• >2 jaar

Ø het verwarmen en het ontdooien tijd

• ~36hrs

Ø beginnende tijd (van begin de turbineuitbreiding toget de productie)

• ~16hrs

1. Grondstoffenfilter

1 reeks

Technische parameter (nota: bepaald door definitief ontwerp)

Fabrikant

Wuxi

Type

Zelfreinigend

Procescapaciteit

~10,000m3/h

Filterefficiency

≥ 99.8%

Filterweerstand

≤0.65KPa

Installatietype

verticaal

Filtermateriaal

gebladertevezel

WERKINGSGEBIED VAN LEVERING (NOTA: bepaald als definitieve lijst van de fabrikant)

HOEVEELHEID

Ø FILTERgastheer BODAY

1

Ø teller het blazen en controlesysteem

1

Ø filteremmer

1

Ø vervangstukken

1

Beeld (voor verwijzing, door definitief ontwerp wordt bepaald dat)

1. de centrifugaalcompressor van de olie vrije lucht

1 reeks

Technische parameter (nota: bepaald door definitief ontwerp)

Fabrikant

Atlas of Ingersoll

Middel

Lucht

het koelen de temperaturen van de waterinham.

≤30 ℃

het koelen de druk van de waterinham.

0,4 Mpa

Lossingscapaciteit

~4900m3/h

Lossingsdruk

~1.1MPa (A)

Samenpersend stadium

3

Motormacht

525KW

Schachtmacht

489KW

Koelwaterverbruik

32m3/h

De lossing verleidt.

≤40 ℃

Lossingsoliegehalte

100% vrije olie

Verordening werkingsgebied

70% ~ 100%

WERKINGSGEBIED VAN LEVERING (NOTA: bepaald als definitieve lijst van de fabrikant)

HOEVEELHEID

• Compressorlichaam

1

• Voetstuk en ankerbout

1

• Hoofdmotor

1

• Het koppelen en dekking

1

Volledige lub. systeem die (omvatten: oliepomp, verwarmer, hulpoliepomp, filter, koeler, de ontlader van de olierook, grondplaat en ankerbouten, enz.)

1

• lucht, olie, aardgasleiding en toebehoren in het systeem

1

• Gaskoeler

1

• De kleppen van de terugkeerstroom, openingskleppen, afzetkleppen

1

• Luchtende knalpot

1

• De golfverbinding van de pijpenuitbreiding op inham en afzetpijpen

1

• Anti beef systeem

1

• Primair element, lokaal instrument en noodzakelijke schakelaar en wortelkleppen.

1

• Primair instrument aan transformator voor schachttrilling, schachtverplaatsing

1

• Lokaal instrumentencontrolebord

1

• Vervangstukken en speciaal hulpmiddel

1

• De golfverbinding van de pijpenuitbreiding op inham en afzetpijpen

1

Beeld (voor verwijzing, door definitief ontwerp wordt bepaald dat)

1. Lucht het vooraf koelen systeem

1 reeks

Technische parameter (nota: bepaald door definitief ontwerp)

Manufactory

siad

Model

Gayl-4900/10

Proceslucht

~4900m3/h

De werkdruk van de luchtinham

~1.1MPa (A)

De luchtinham verleidt.

≤40℃

De luchtafzet verleidt.

~8℃

Motormacht

~30KW

Het koelen de druk van de waterinham

0.4MPa

De koelwaterinham verleidt.

≤30℃

Koelwaterverbruik

~20t/h

Werkingsgebied van levering (op definitief ontwerp wordt gebaseerd dat)

Q.T.

Ø ingevoerde compressor

1

Ø condensator

1

Ø evaporator

1

Ø pijpen en kleppen

1

Ø het koelen van zelfcontroleelement

1

Ø computercontrolebord

1

Ø verrichtingspaneel

1

Ø waterseparator

1

Ø automatisch afdruiprek

1

Beeld (voor verwijzing, door definitief ontwerp wordt bepaald dat)

1. De reinigingssysteem van lidstaten

1 reeks

Technische parameter (nota: bepaald door definitief ontwerp)

Manufactory

siad

Model

Hxk-4900/10

Luchtproces

~4900 NM³ /h

Inhamdruk

~1.1MPa (A)

De luchtinham verleidt.

10 ℃

De luchtafzet verleidt.

17 ℃

M.S. de regeneratie verleidt.

~165℃

Werktijd

8hrs

Straalkachelmacht

~90KW

Gemiddelde macht

~25KW

Werkingsgebied van levering

Q.T.

Ø het absorptievat van lidstaten

2

Ø filter

1

Ø straalkachel

1

Ø autoschakelaarklep

1

Beeld (voor verwijzing, door definitief ontwerp wordt bepaald dat)

1. Distillatiekolom

1 reeks

Technische parameter (nota: bepaald door definitief ontwerp)

Manufactory

siad

Model

F-N-600Y

Type

Enige kolomrectificatie

Grootte

~2200×3000×18000mm

Werkingsgebied van levering

Q.T.

Ø hoofdwarmtewisselaar

1

Ø stikstofkolom

1

Ø hoofdcondensatorevaporator

1

Ø koeler

1

Ø kleppen in pijpen in koude doos

1

Ø koude klep

1

Ø koude shell van de doosemmer

1

Ø platform, ladder

1

Beeld (voor verwijzing, door definitief ontwerp wordt bepaald dat)

1. het opvoeren uitbreidingsturbine

1 reeks

Technische parameter (nota: bepaald door definitief ontwerp)

Fabrikant

Sichuan

Middel

Lucht

Uitbreidingscapaciteit

~3400Nm3/h

Inhamdruk van uitbreidingsturbine

~1.3Mpa (A)

Afzetdruk van uitbreidingsturbine

~0.13Mpa (A)

De inham verleidt. van uitbreidingsturbine

~145K

Opvoerende capaciteit

~3400 NM³ /h

Inhamdruk van spanningsverhoger

~1.05MPa (A)

De inham verleidt. van spanningsverhoger

287K

Werkingsgebied van levering (nota: bepaald als definitieve lijst van de fabrikant)

Q.T.

Ø het lichaam van de uitbreidingsturbine

1

Ø spanningsverhoger (assemblage met hoofdmachine)

1

Ø olielevering

1

Ø filter

1

Ø luchtkoeler

1

Ø grondplaat

1

Ø noodsituatie gesloten klep en nevelmond het aanpassen mechanisme

1

Ø speciaal hulpmiddel

1

Ø VERVANGSTUKKEN

1

Ø roterende snelheidsmeter en detective en verbinding

1

Beeld (voor verwijzing, door definitief ontwerp wordt bepaald dat)

1. Vloeibaar die opslagsysteem (door koper wordt behandeld)

1 reeks

Fabrikant

siad

Werkingsgebied van levering:

Specificatie

Q.T.

N2 tank

Verticaal, Perlietisolatie

1

Efficiënt volume 100 m3

Ontwerpdruk 0.8MPa (G)

LN2 vrachtwagen het vullen (ingevoerde) pomp

centrifugaal

1

Tarief van de leveringsstroom 18 m3 /h

Werkdruk 0,6 MPa (G)

Beeld (voor verwijzing, door definitief ontwerp wordt bepaald dat)

Ontwerpprincipe

1. Het zou het gehele proces van de installatie van de luchtscheiding moeten kunnen controleren en controleren om lange stabiele roperation en het gemakkelijke onderhoud te verzekeren.
2. Het moet van centrale controlekamer (DCS) met lokale controlebord en gebiedscontrole de betrouwbaarheid en de vooruitgang verzekeren.

Er zijn 2 lijsten van de het schermverrichting. Het heeft supervisie, vertoning, of verrichting, het aanpassen, de koppeling van het geheugenbegin en het beschermen van functie.

1. er is een printer in centrale controlekamer die hoofdparameters in het gehele proces van productie en verrichting van de arbeiders en de systeemfout recoording als het afzonderlijk over beperking is.

De online analyserende ruimte wordt in instrumentenruit verstrekt die online technologische gegevens analyseren ingaat DCS-systeem aan vertoning, opname, waarschuwing, enz.

Er is een optredende afsluiten knoop voor noodsituatie

Ø macht: 220VAC en 24VDC.

Ø DCS-het systeem wordt geleverd door UPS, en anderen worden geleverd door paneel.

Instrumentenselectie

DCS-systeem

Zhejiang Zhong Kong.

UPS

Santak.

Online analyserend instrument

volledig (elektrisch en zal de gasleiding binnen eind en standaardgas en voorbehandelings verstrekt apparaat zijn).

Regelende kleppen

Zhejiang of simular producten

Vleugelklep van M.S. zuiveringsinstallatie

De V.S. balken

Druk, van het drukverschil transformator en stroomzender

HUA DA NUO OF ZHONG YANG

2 posities 3 manieren en 2 posities 5 kleppen van de manierensolenoïde

SMC, PARKER of gelijkaardig merk

Lokale stroommeter

EJA of gelijkaardig merk

Luchtstroom die element meten

SMC, het gelijkaardige merk van PARKERor

Temperaturen. het meten

de stroommeter van de glasrotor,

De aanwijzing van het lokale en gebiedspaneel

opening

Lokaal verleid, aanwijzing

Pt100 met graduatie en weerstand binnen koude doos is van dubbele de temperatuursensor van de platinaweerstand.

Werkingsgebied van levering (nota: bepaald als definitieve lijst van de fabrikant)

hoeveelheid

Ø DCS (Verdeeld Controlesysteem)

1

19“ collor LCD werkend bureau

2

Printer

1

Controlepost (met inbegrip van al soort I/O kaart)

1

Eindraads en communicatie kabel

1

Systeemsoftware (met inbegrip van technisch document)

1

Ø hoofdinstrument

De ononderbroken voeding van UPS (de batterij van 6KVA, 3MINS-)

1

Druk en van het drukverschil transformator

33

Allerlei het ragulating van klep

8

Schakelaar over vleugelkleppen

10

De weerstand van PT

23

Openingsplaat

6

Ø analysatorinstrument

het dubbele metaal verleidt. meter, gezamenlijke drukmaat. Enz.

1

Ø controlebord

DCS-paneel

1

Online analysatorpaneel

1

(allen met draad en pijpen. Buiten gekocht met dat paneel. zal zijn)

Ø analysatorinstrument (met inbegrip van paneel en voorbehandelingsapparaat en standaardgas, enz.)

Q.T.

Co2-analysator (0~10ppmCO2)

1

Zuiver O2 (0~10ppmO2)

1

De analysator van de spoorvochtigheid (0~100ppmH2O)

1

Beeld (voor verwijzing, door definitief ontwerp wordt bepaald dat)

Ontwerpprincipe

Het moet voor betrouwbaar, gemakkelijk verrichting en procesvereiste geschikt zijn.

Motor de controle, de bescherming en het meten moeten de relatieve normen van China in overeenstemming zijn met.

1 manier inkomende kabel voor hoogspanning

HV de motor gebruikt vloeibare zachte aanzet. Busbar het voltage zal niet minder dan 85% van het.

HV de systeemcontrole wordt beschermd door computer uitvoerige bescherming metend controleapparaat.

Er is lokaal paneel voor motor met noodzakelijk elektrisch meters en signaal en verrichtingselement.

LV het machtsmiddel heeft twee inkomende lijnen, waaronder men als S/B. is.

Wanneer LV het motorbegin, LV busbar voltagedaling niet lager zal zijn dan 15%.

Ø de verwarmer van lidstaten verleidt, door closed-loop machtsregelgeving geregeld.

Voeding door koper

Machtstype

Machtstype

Machtstype

HV

HV

HV

LV

LV

LV

Gelijkstroom-het middel van de controlemacht

Gelijkstroom-het middel van de controlemacht

Gelijkstroom-het middel van de controlemacht

Koop zou moeten tekening van het machts de netto systeem, kortsluitingcapaciteit verstrekken en het aanaarden condensatorstroom uitkiezen binnen één maand na doeltreffendheid van het contract.

Selectie van elektrisch controlesysteem (Specificationa en de hoeveelheid zullen op finaldesign worden gebaseerd)

Q.T.

De schakelaartoestel van Ø HV (10KV-vacuüm de schakelaartoestel van de Handkar)

Lead-inpaneel en Potentieel transformatorkabinet (door koper)

1

wederzijds inductantiepaneel (door koper)

1

Transformatorpaneel (door koper)

1

Het lood uit paneel van de luchtcompressor

1

Het paneel van de luchtcompressor

1

Ø LV controlebord (380V-Ladetype schakelaartoestel)

5

Ø gelijkstroom-het voedingscherm (DC220V) (door koper)

1

Ø de zachte aanzet van de waterweerstand

1

Ø M.S. machtsregelgever

1

Ø LV transformator (door koper)

1

Beeld (voor verwijzing, door definitief ontwerp wordt bepaald dat)
